取样冷却器的作用及使用原理

分享到:
作者来源:李清       发布时间: 2018-06-19 14:12
导读:取样冷却器用于锅炉房或发电厂内汽水化验取样冷却的仪器。取样冷却器,包括冷却水箱、入水管道、法兰盖、出水管道、汇流槽及若干冷却盘管

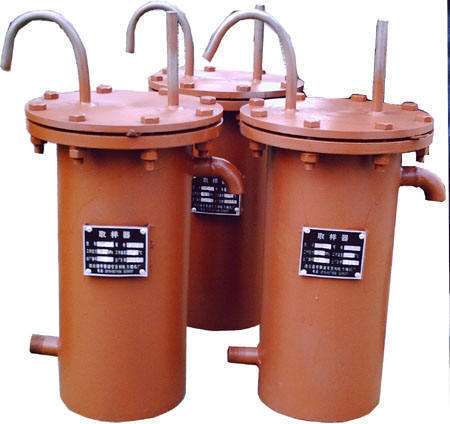

取样冷却器用于锅炉房发电厂内汽水化验取样冷却的仪器。取样冷却器,包括冷却水箱、入水管道、法兰盖、出水管道、汇流槽及若干冷却盘管;可以有效的提高水质分析的准确性,同时设备之间连接点简单。

取样冷却器结构:冷却水箱的顶部设有与法兰盖相连接的盘管口,法兰盖上设有孔,冷却盘管的中部设置于冷却水箱内,冷却盘管的出口端及入口端分别穿过孔延伸至冷却水箱外,其中,冷却盘管的入口与锅炉相连通,冷却盘管的出口位于汇流槽的正上方,冷却盘管中的水通过冷却盘管的出口流入汇流糟内,汇流槽的底部连通有排水管;所述冷却水箱的底部设有入水口,入水管道的出口与冷却水箱的入水口相连通;冷却水箱的顶部还设有出水口,出水管道的入口与冷却水箱的出水口相连通

取样冷却器的原理用于锅炉房或发电厂内汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准

取样冷却器的作用及使用原理


取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

取样冷却器规格型号:QYL-133/0.3 QYL-159/0.35 QYL-219/0.45 0.38 QYL-273/0.55

取样冷却器规格标准:


1:取样器管为不锈钢,壳体为碳钢。
2:取样冷却管一般选直径10、12、14、16、18mm(也可用户指定)接口可选焊接和法兰,冷却水接口为DN25,外螺纹。
3:一般选型常为:QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
4:是否需组合式(即是否要支架、水槽、阀门等)。

取样步骤:
1.锅炉水的取样
锅炉水样品一般从汽包的连续排污管中取出,再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处,并尽量地装在引出汽包后的第一个排污阀门之前。
2.给水的取样
给水的取样点一般设在给水泵之后,省煤器之前的高压给水管上,应该是在给水管的垂直管路上接一小管,给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。
3.凝结水的取样
凝结水的取样点一般设在凝结水泵出口处的凝结水管道上,不宜装在凝结水泵入口处,因凝结水泵入口处的压力低于大气压。
4.疏水的取样
疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。
5 将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求,与水的取样相同。

取样注意事项,取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染。

查看更多

消声器资讯

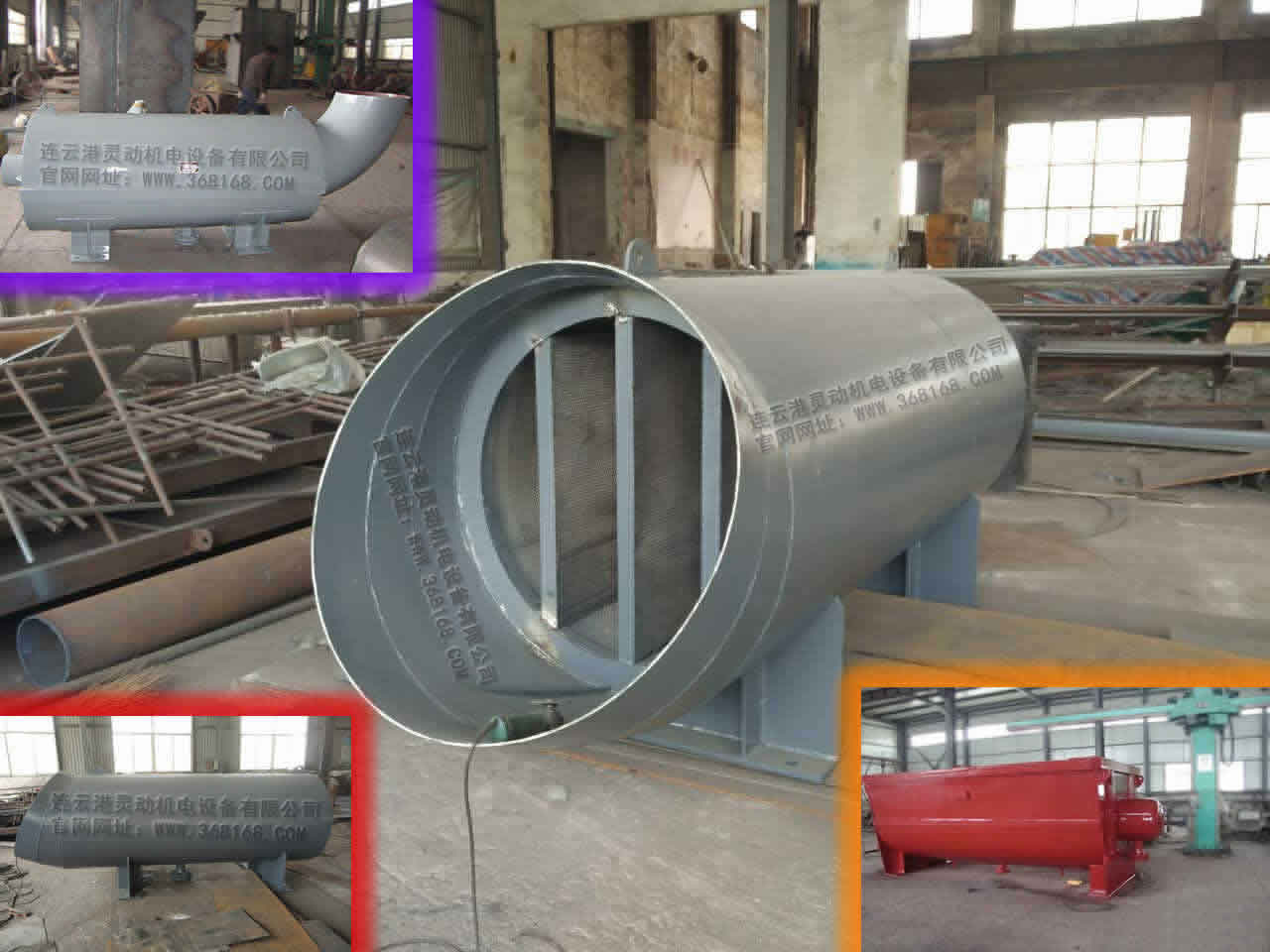

风机消声器种类
