不锈钢管换热管规格技术参数应用结构原理

分享到:
作者来源:李清       发布时间: 2018-06-08 16:59
导读:不锈钢管换热管主要用于火力发电、化工、钢铁等企业的加热器,冷油器,冷水器,取样冷却器,抽气冷却器,换热器,轴封加热器,高压加热器,低压加热器,压力容器,空气冷却器

凝汽是汽轮发电机组重要的冷源设备,由于江河湖海水系的污染,使 凝汽冷却管 腐蚀速度加剧,造成 凝汽器 频繁发生泄漏,严重影响正常生产。特别是 铜管 易受氨离子、硫化物等腐蚀而造成泄漏,同时由于 铜管 内壁不光滑易附着微生物及各种污垢,使铜管的使用寿命大大降低。

不锈钢换热管主要用于火力发电、化工、钢铁等企业的 加热器,冷油器冷水器取样冷却器 , 抽气冷却器 , 换热器 , 轴封加热器高压加热器低压加热器压力容器空气冷却器 。产品规格:直径Ф12~Ф76mm,壁厚0.2~3.0mm,长度分定尺和不定尺两种。常用的材质有:304、304L、316、316L、317、317L。

凝汽器不锈钢焊接钢管是引进进口制管设备制造而成,质量与进口管材相当或略强,焊缝金相组织与母材一样,强度等机械性能略好。由于带材厚薄均匀,表面光滑平整,其质量确比同种材质的冷拨、热轧无缝不锈钢管 好。延伸率大于35%,并且硬度小,易于胀接。

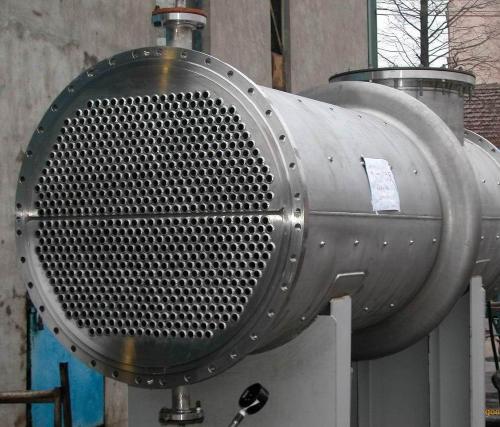

凝汽器(汽轮机凝汽器)不锈钢管换热管

凝汽器(汽轮机凝汽器)不锈钢管换热管

产品设计

a.可与1MW-350MW 汽轮机 相配套,冷却面积范围从200㎡-20000㎡; b.水室内部及 管板 、 隔板 采用KHS-1型 凝汽器 防腐胶进行防腐处理; c. 管板 采用Q235或 不锈钢 复合板; d. 冷却管 材料采用 不锈钢 ; e. 不锈钢冷却管 规格:外径16mm-30mm,壁厚0.5mm-0.8mm; 不锈钢管 原材料采用日韩等国进口钢带,从源头上确保质量;采用ASTM标准生产和检测,以ISO9001质量关系体系进行全面的过程质量管理。 (3)服务模式 a.根据用户现场情况,协助用户确定 凝汽器 最佳参数; b.详细核算每台 凝汽器 的性能参数,提出最佳设计方案; c.协助用户了解国内外最新相关信息,在组件、材质和技术规范上具有一定的前瞻性; d.制定严格的时间节点,及时向用户提供技术资料和设计、制造进展情况; e.按时、定期安排用户来我方现场进行参观考察; f.在施工过程中,根据用户要求派驻经验丰富的现场服务人员,指导 安装 、 调试 、处理所供设备在安装调试过程中出现的任何技术质量问题; g.施工完成并投入使用后,提供免费的技术咨询和指导;

突出优势

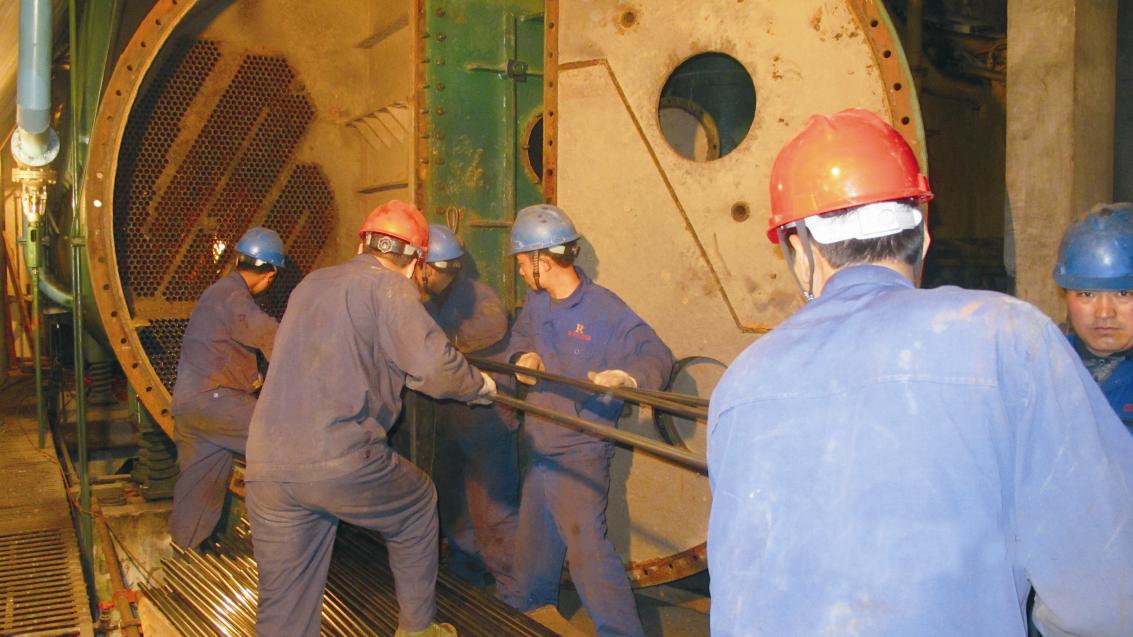

我公司从事火力发电厂 凝汽器(汽轮机凝汽器)不锈钢管换热管 、 凝汽器(汽轮机凝汽器)不锈钢管换热管 设计、制造、 技术改造 、 安装 及 冷却管更换 、防腐密封等工程已有15年经验。下设工程部和3支专业的 凝汽器(汽轮机凝汽器)不锈钢管换热管改造 施工队伍,现有中高级专业技术人员7名,特种作业技术工人50余名,装备有全套的专用检测仪器。 公司技术人员根据用户机组容量等具体现场情况,设计出最佳的施工方案,并由经验丰富的专业人员按照合同规定的工程内容、工艺质量要求、安全措施及国家电力工程建设标准DL5011-92进行施工,确保工程优质、按时、完全完工,在长期 凝汽器(汽轮机凝汽器)不锈钢管换热管 、 凝汽器(汽轮机凝汽器)不锈钢管换热管设计 、 技术改造 和 冷却管更换 过程中积累了丰富的经验,施工工期短,工程成本低,施工质量稳定。

工作原理

凝汽器(汽轮机凝汽器)换热管 总结国内外设计、运行经验,与黄铜管相比,焊接 不锈钢换热管 有如下优势:
1、 不锈钢换热管 比 铜管 更耐腐蚀,抗振性和耐磨性能好,使用寿命是 铜管 的三倍;
2、不易沾污,不易结垢,寿命可达30年~40年;
3、虽然 不锈钢 的 导热性能 比铜差,但管壁热阻只占总热阻的3%~5%。由于管内水速提高、清洁系数加大、壁厚减小,从而使得 不锈钢 的 传热性能优 于铜合金;
4、国内薄壁焊接 不锈钢管 制造技术、供货的品种规格、性能指标和检验手段、规模等都达到了国际水平;
5、 不锈钢管 的 热传导 系数比铜管低,但通过减小壁厚使它们的热传导系数的差值缩小,由于 不锈钢管 内壁比 铜管 更光滑,对流 换热 系数比 铜管 高, 不锈钢管 外壁比 铜管 光滑,凝结放热系数比 铜管 高,根据多台机组的测试和计算,壁厚为0.7mm的 不锈钢管 比壁厚为1mm的 铜管 的总体传热系数高2.124%左右;
6、随着运行时间的增长, 不锈钢管 的总体传热系数下降很缓慢,而铜管的总体传热系数下降速度比 不锈钢管 大得多。从长远考虑,使用 不锈钢管 整体上提高机组的经济性显而易见,同时也提高了机组的安全性。

1、 传热性能 优异,由于采用壁厚0.5-0.8mm薄壁材料,提高 换热性能 ,在相同的 换热 面积下,约为 铜管 的1.2~1.30倍.
2、抗蚀性能强,耐点蚀、氨蚀和一般腐蚀,使用寿命可达二十年以上。
3、由于 不锈钢材料 为TP304、TP316L等高性能合金钢,表面具有很高的强度,管子内壁光滑,使得其边界层流底层厚度减薄,因此具有很强的耐高温蒸汽的冲蚀性能。
4、管子的刚性明显提高,抗振性能好。
5、强化 换热管 ,提高了抗结垢性能。
6、装管工艺性能好,采用传统的胀管工艺,外径的公差与钢管一致,不需要改变管板孔的加工公差,利于直接选用,特别方便老机组 铜管 换为 不锈钢换热管 。
7、经济性好,在同等换热面积下,成本目前约为 铜管 的60%左右,可直接进行 不锈钢换管 。
8、 不锈钢管 由高精度自动化制管设备,通过自身蚀溶焊接,翻卷成形,在无任何金属填充物下,充入气体保护(管子内外侧)焊接而成,焊接方式为TIG工艺,并作在线固溶涡流探伤。
9、为了消除管子的应力,在保护气体中,以1040℃高温进行热处理,也可根据需要进行时效振动处理。
10、所有钢管逐支进行水压气密检验,气压试验至10Mpa,10秒钟无降压。
11、成品管出厂前逐支进行无损涡流探伤检测,频率为10-30千赫。
12,外径偏差一般为±0.10mm,壁厚偏差±10%,长度偏差±5mm。
13、所有管子全长用通规检查。
14、原材料进厂和成品管发货前都是通过检测并出具检测报告。

技术参数

  不锈钢换热管材料 O SI MN P S NI CR MO n-2000 n-4200
  304≤ ≤0.080 0.75 2.00 0.040 0.030 8.00-11.00 18.00-20.00 - 2000 4200
  304L≤ 0.035 0.75 2.00 0.040 0.030 8.00-13.00 18.00-20.00 -
  316 ≤ 0.080 0.75 2.00 0.040 0.030 10.00-14.00 16.00-18.00 2.00-3.00 8300 9600
  316L≤ 0.035 0.75 2.00 0.040 0.030 10.00-15.00 16.00-18.00 2.00-3.00 4500 7043
    N O H FC O AI V 3174 4150 4680
  不锈钢换热管∠ ∠0.02 0.05 0.015 0.25 0.12 2.5-3.5 2.0-3.0
  不锈钢换热管 型号
  1 Φ14×0.5 Φ14×0.6 Φ14×0.7 Φ14×0.8
  2 Φ15×0.5 Φ15×0.6 Φ15×0.7 Φ15×0.8
  3 Φ16×0.5 Φ16×0.6 Φ16×0.7 Φ16×0.8
  4 Φ18×0.5 Φ18×0.6 Φ18×0.7 Φ18×0.8
  5 Φ19×0.5 Φ19×0.6 Φ19×0.7 Φ19×0.8
  6 Φ20×0.5 Φ20×0.6 Φ20×0.7 Φ20×0.8 Φ20×1.0
  7 Φ22×0.5 Φ22×0.6 Φ22×0.7 Φ22×0.8 Φ22×1.0 Φ22×1.2
  8 Φ25×0.5 Φ25×0.6 Φ25×0.7 Φ25×0.8 Φ25×1.0 Φ25×1.2 Φ25×1.5
  9 Φ26×0.5 Φ26×0.6 Φ26×0.7 Φ26×0.8 Φ28×1.0 Φ28×1.2 Φ28×1.5
  10   Φ30×0.6 Φ30×0.7 Φ30×0.8 Φ30×1.0 Φ30×1.2 Φ30×1.5
  11     Φ32×0.7 Φ32×0.8 Φ32×1.0 Φ32×1.2 Φ32×1.5
