射水抽气器作用及技术规格型号

分享到:
作者来源:李清       发布时间: 2021-06-23 11:15
导读:连云港灵动机电设备有限公司制造射水抽气器及配件逆止阀或铜阀等,射水抽气器作用及技术规格型号,射水抽气器作用是空气管入口处装有逆止阀,以预防汽轮机停机时凝汽器的真空

连云港灵动机电设备有限公司制造射水抽气器及配件逆止阀或铜阀等,射水抽气器作用及技术规格型号,射水抽气器作用是空气管入口处装有逆止阀,以预防汽轮机停机时凝汽的真空迅速下降,当一台机组装有两台射水抽气器时,也可防止水箱水经备用抽气器返入到凝汽中,如果空气管路高于13米时可不装逆止阀门。

射水抽气器作用及技术规格型号

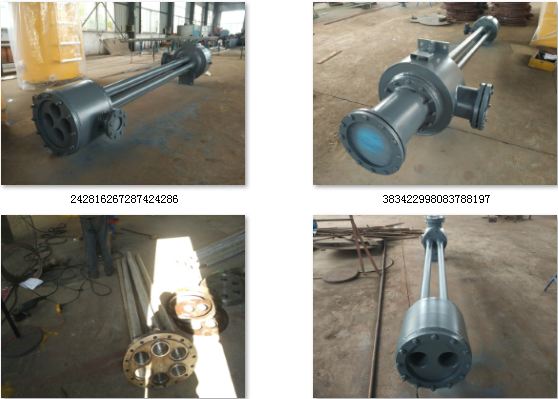

(一) 单通道长喉部射水抽气器

单通道射水抽气器属一种长喉型结构,进气室采用环型通道,同时有分流室的结构作为主要通道和以小孔群的方式组合的辅助通道,以降低气阻,消除气相偏流,增加了两相质点的能量交换,使高速水流的四周均能与空气接触,从而改善了吸气能力。其下部带有扩压段,以减少出口流速,如单通道射水抽气器不用扩压段时,也可利用出口的余速作为汽封抽气之用。

(二) 蜗旋缓冲式多通道射水抽气器

蜗旋缓冲式多通道射水抽气器是多通道式的混吸室采用蜗旋斜切空气喷咀,它与过去的水汽喷射器组的结构有本质的区别,它打破了传统的水气垂直交错流动的设计模式,经蜗旋斜切空气喷咀后,使得水束外围的空气质点分布均匀,相互接触面积进一步增大,混合能力增强,形成同向流动,有利于水束裹胁气体排气,不错的提高抽吸效率,还能避免水束偏斜,冲击四壁发出振动。
(1)蜗旋斜切空气咀,能使水束外的空气层,像锅炉燃烧的侧壁风一样,约束水束扩张,因而气水混合物更顺利地进入喉部。
(2)蜗旋斜切空气喷咀的设计,可使每个水束发挥同等功效。它能解决气流分布不均,水束做功不均的现象,特别是中间空气喷咀,受周围水束的影响,可能不做功,本蜗旋缓冲式多通道射水抽气器设计则完全避免了这些缺陷,使之更好的发挥作用。
(3)喉口设计了带缓冲均压室的聚流口,能吸收噪音,减少振动(缓冲)对缩口处增速降压。水气混合液可能发生气体析雾上飘,聚流口的设计有抑制上飘的功能,使析出的气体重新进入水流排走,进一步增加了抽气效率。
(4)蜗旋缓冲式多通道射水抽气器喉口内侧带有扰流鳍片,也称旋蜗交流段,进一步加强了气水混合,也有防止气体分离的作用。
由于上述特点提高了抽气器的整体功能,使之实现了不错的节能效果。

技术规格型号:

产品系列及机组配套表
此系列产品单通道用于25MW以下中、小型凝汽式汽轮机组中,多通道系列产品用于25-60MW大型冷凝式汽轮机组中,具体配套泵组请参见表1。
产 品 系 列 及 机 组 配 套 表
表(1)

配 套
机 组
容 量
新 型 高 效 单 通 道、蜗 旋 式 多 通 道 射 水 抽 气 器
型 号 抽 吸 能 力
(吸入室绝对压力0.004Mpa)
建 议 配 套 泵 组  (满足流量和扬程,泵型号可以变更) 通道数 配套台数
水        泵 电    机
6MW S0:00 5.6kg/h IS125-100-400B  Q=105m3/h   H=36.8m Y180M-4  P=18.5KW 1 1
6MW S1:00 6.5kg/h IS125-100-400B  Q=105m3/h   H=36.8m Y180M-4  P=18.5KW 1 1
12MW S2:00 7.9kg/h IS125-100-400A  Q=113m3/h   H=42.8m Y180L-4   P=22KW 1 1
25MW JN-12 12kg/h 6Sh-9A         Q=160m3/h   H=40m Y200L1-2  P=30KW 2 1(备用1台)
25MW JN-18 18kg/h 8Sh-13A        Q=270m3/h   H=36m Y225S-4   P=37KW 4 2(备用1台)
50MW JN-32 32kg/h IS200-150-315   Q=400m3/h   H=32m Y250M-4  P=55KW 6 2(备用1台)
100MW JN-40 40kg/h 10Sh- 9         Q=486m3/h   H=38.5m Y280S-4   P=75KW 7 2(备用1台)
125MW JN-40 40kg/h 10Sh- 9         Q=486m3/h   H=38.5m Y280S-4   P=75KW 7 2(备用1台)
200MW JN-90 90kg/h 14Sh-13A       Q=1116m3/h  H=36m JS116-4    P=155KW 7 2(备用1台)
300MW JN-108 108kg/h 14Sh-13        Q=1480m3/h  H=37m Y355M-4  P=220KW 7 2(备用1台)
600MW JN-108 108kg/h 14Sh-13        Q=1480m3/h  H=37m Y355M-4  P=220KW 7 2(备用1台)
注:本表中的配套泵组,视现场实际情况能满足上述参数,可采用原泵组。
